Montage en maatvoering van cilinders, insteeksloten en meerpuntssluitingen
Op deze pagina leggen wij duidelijk uit hoe u de juiste cilindermaat, doornmaat, steekmaat en de maatvoering van een meerpuntssluiting bepaalt. Zo voorkomt u dat u een verkeerd slot of verkeerde cilinder bestelt. Deze uitleg is bedoeld voor zowel vervanging van bestaand hang- en sluitwerk als voor nieuwe montage.
Zoekt u hulp bij het opmeten van een hele cilinder, halve cilinder, knopcilinder, insteekslot of meerpuntssluiting? Hieronder vindt u een complete uitleg met tekeningen en maatoverzichten.
Kort uitgelegd
Een cilinder meet u altijd vanaf het schroefgat in het midden naar links en naar rechts.
Een insteekslot meet u onder andere op doornmaat en steekmaat.
Een meerpuntssluiting meet u op type sluitpunten, doornmaat, PC-maat, totale lengte en de positie van de sluitpunten.
Cilinder opmeten: zo bepaalt u de juiste maat
De maat van een profielcilinder wordt altijd gemeten vanuit het bevestigingsschroefgat in het midden. Vanuit dat middelpunt meet u naar de ene zijde en naar de andere zijde. Zo ontstaat een maat als 30/30, 30/35 of 40/50.
Let goed op of u een hele cilinder, halve cilinder of knopcilinder nodig heeft. Bij een knopcilinder is het belangrijk om te bepalen aan welke zijde de knop moet komen.
Voor een nette en veilige montage mag een cilinder meestal maar beperkt uitsteken. In combinatie met goed veiligheidsbeslag is de juiste maat extra belangrijk.
Tekening cilindermaat
Voorbeeld: meet u links 30 mm en rechts 35 mm, dan heeft u een cilindermaat 30/35.
Overzicht cilindermaten
Halve cilinders
Halve cilinders zijn leverbaar van:
10/30 t/m 10/115
Hele cilinders
Hele cilinders zijn leverbaar van:
30/30 t/m 80/115
Knopcilinders
Knopcilinders zijn leverbaar van:
KN30/30 t/m KN80/115
Ook andersom leverbaar tot KN80/75, wanneer de langere maat aan de knopzijde moet zitten.
Afwijkende of langere maten nodig? In veel gevallen zijn langere uitvoeringen op aanvraag mogelijk. Neem bij twijfel over maatvoering gerust contact met ons op.
Veelvoorkomende cilinderuitvoeringen
Hele cilinder
Een dubbele cilinder met aan beide zijden een sleutelbediening. Dit is de meest gebruikte uitvoering voor voor- en achterdeuren.
Halve cilinder
Een cilinder met maar één sleutelzijde. Veel gebruikt in garages, schakelkasten, poorten en sommige meerpuntssluitingen.
Knopcilinder
Een cilinder met aan de binnenzijde een draaiknop. Handig wanneer u de deur van binnenuit zonder sleutel wilt openen.
Insteekslot meten: doornmaat en steekmaat
Bij een insteekslot zijn vooral de doornmaat en de steekmaat belangrijk. Deze maten bepalen of het slot goed past in de deur en of het beslag goed uitkomt.
De doornmaat is de afstand van de voorplaat van het slot naar het hart van het krukgat of cilindergat. De steekmaat is de afstand tussen het hart van het krukgat en het hart van het sleutel- of cilindergat.
Tekening insteekslot met doornmaat en steekmaat
Doornmaat: vanaf de voorplaat tot het hart van het krukgat of cilindergat.
Steekmaat: vanaf het hart van het krukgat tot het hart van het cilindergat of sleutelgat.
Meerpuntssluiting meten en herkennen
Een meerpuntssluiting sluit de deur op meerdere punten tegelijk af. Meestal gaat het om een hoofdslot in het midden en extra sluitpunten boven en onder. Dit kunnen bijvoorbeeld haakschoten, rolnokken, paddenstoelnokken of extra schoten zijn.
Bij het vervangen van een meerpuntssluiting zijn meerdere maten belangrijk:
- de totale lengte van de strip
- de doornmaat
- de PC-maat
- de afstand van het midden van het hoofdslot naar de bovenste en onderste sluitpunten
- het type sluitpunten, bijvoorbeeld haak, rol of schoot
- de vorm en afmeting van de voorplaat

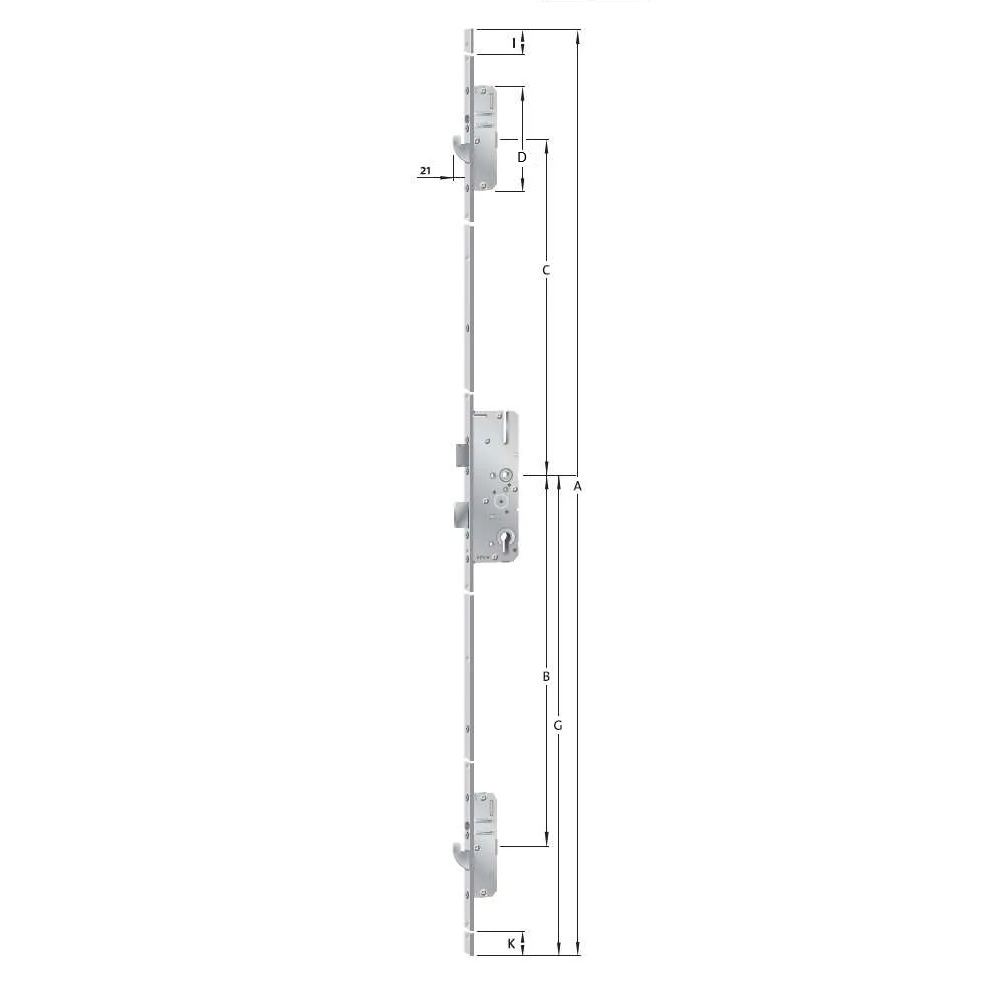

Tekening meerpuntssluiting
Meet altijd de totale lengte van de strip en de afstanden van het hoofdslot naar de extra sluitpunten
Controleer daarnaast of u te maken heeft met haken, rollen, paddenstoelnokken of schoten.
Waar moet u op letten bij vervanging van een meerpuntssluiting?
- Controleer het merk en type van de bestaande sluiting.
- Meet de totale lengte van de voorplaat of strip.
- Meet de doornmaat en PC-maat.
- Controleer of de sluitpunten bestaan uit haken, rollen, schoten of een combinatie daarvan.
- Bekijk of de deur links- of rechtsdraaiend is.
- Controleer of de voorplaat vlak, afgerond of afwijkend is.
Praktische meettips
1. Meet altijd nauwkeurig in millimeters
Bij cilinders, sloten en beslag maakt een paar millimeter al verschil. Meet daarom altijd exact.
2. Demonteer indien nodig het oude onderdeel
Vooral bij cilinders en insteeksloten geeft los meten vaak de meest betrouwbare uitkomst.
3. Controleer ook de draairichting
Bij meerpuntssluitingen en sommige sloten is links/rechts belangrijk voor de juiste werking.
4. Twijfelt u? Stuur foto’s mee
Met duidelijke foto’s van het bestaande slot, de voorplaat, de cilinder en de maatvoering kunnen wij vaak sneller helpen.
Advies van Slotenshop
De juiste maatvoering voorkomt verkeerd bestellen en onnodig retour sturen. Zeker bij cilinders, insteeksloten en meerpuntssluitingen is nauwkeurig meten erg belangrijk.
Twijfelt u over de juiste maat? Neem dan contact met ons op en stuur bij voorkeur een foto en uw maten mee. Wij helpen u graag verder.
Veelgestelde vragen over montage en maatvoering
Hoe meet ik een cilinder op?
U meet een cilinder altijd vanaf het bevestigingsschroefgat in het midden naar links en naar rechts, bijvoorbeeld 30/30 of 30/35.
Wat is doornmaat?
De doornmaat is de afstand van de voorplaat van het insteekslot naar het hart van het krukgat of cilindergat.
Wat is steekmaat?
De steekmaat is de afstand tussen het hart van het krukgat en het hart van het cilindergat of sleutelgat.
Welke maten cilinders zijn er?
Halve cilinders lopen bij ons van 10/30 t/m 10/115, hele cilinders van 30/30 t/m 80/115 en knopcilinders van KN30/30 t/m KN80/115. Ook afwijkende maten zijn in veel gevallen op aanvraag mogelijk.
Waar let ik op bij een meerpuntssluiting?
Let op de totale lengte, doornmaat, PC-maat, de positie van de sluitpunten, het type sluitpunten en de vorm van de voorplaat.
Hulp nodig bij maatvoering of montage?
Stuur ons uw maten en eventueel een duidelijke foto van het bestaande slot of de cilinder. Wij helpen u graag met het kiezen van de juiste oplossing.
